(一)直接空冷自動清洗系統

1.概述

隨著電力工業的迅速發展，大容量、高參數汽輪發電機組不斷增加，這不僅需要消耗大量的一次能源，同時也消耗大量的水資源，而水資源緊張是目前世界面臨的一大難題，對于我國尤其如此。

由于空冷機組比濕冷機組可節省水資源約65％左右，因此我國明確提出大力發展空冷機組。但是經過實際運行，空冷機組慢慢的顯示出一些不足和問題，最主要一點就是由于空冷島長時間在露天中運行，空氣中的細沙、灰塵等雜物沉積在換熱翅片上，空冷島換熱翅片表面出現的積灰、積垢、雜物，一方面會減少空氣通道的面積，另一方面也加大了換熱翅片的傳熱熱阻，大大降低了換熱翅片的熱交換能力，造成凝汽器真空增加，機組效率降低，并且換熱翅片上的污垢還會造成金屬的垢下腐蝕，縮短換熱翅片的使用壽命。因此，需要制定對策對污垢進行清洗，合理地進行高壓水沖洗、優化空氣側的流場分布，對改善凝汽器的傳熱效果具有重要意義。

2.特點

該自動清洗系統實現了人工智能自動化，下導軌平行加裝齒輪齒條驅動裝置，運行平穩、驅動力大，能輕松拖動清洗水管，避免清洗滑梯卡死現象，另外此系統后期運行維護成本極低，結構設計合理，并配置各種檢測傳感器，避免意外造成系統損壞。

徹底解決了工作人員高強度作業、耗時耗力的工作特點，解決了清洗效果不佳的問題，實現了無人值守的自動清洗，大大提高了清洗效率，改善了清洗效果，為機組的安全穩定高效運行提供了有力保障。

系統采用可編程控制器（PLC）控制，無需人員跟蹤，有遠程控制功能，可實現電廠集控室一鍵式全智能高效清洗，實現可防錯報警無人值守。

3.構成

高壓清洗泵裝置；高壓管路裝置；清洗裝置（包括平移滑梯、清洗架、拖鏈、上下導軌及傳動機構等）；控制裝置。

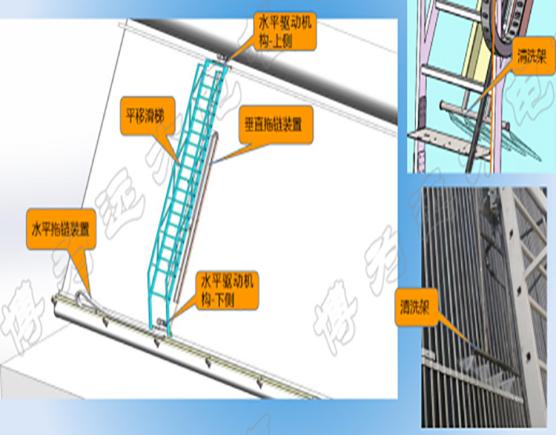

自動清洗系統安裝示意圖

4.作業原理

此系統包括水平設置的上導軌和下導軌，上導軌和下導軌之間設有平移滑梯，平移滑梯上設有清洗架，清洗架和平移滑梯間設有升降驅動裝置，清洗架可以通過升降驅動裝置在平移滑梯上上下移動對空冷凝汽器換熱翅片進行上下作業清洗。在下導軌上設有水平驅動裝置，通過水平驅動裝置驅動清洗架和平移滑梯對空冷凝汽器換熱翅片進行前后水平清洗作業。

另外本系統清洗架上下橫管上各均勻布置有5個高壓噴嘴，可以無死角、大面積對空冷凝汽器換熱翅片進行徹底清洗。春季、夏季因柳絮、粉塵及氣溫影響換熱效率，需要及時全面清洗。定期清洗換熱翅片表面也可以大大提高換熱管的傳熱性能。

5.重要部件介紹

高壓清洗泵

我公司使用的高壓柱塞泵，結構緊湊，體積小，重量輕，效率高等特點，便于維護和操作，噪音小。高壓泵沖洗壓力（泵出口壓力）(6-12)MP，流量(10t-20)t/h，高壓水泵配有柔性進出口接管、壓力開關、壓力表、調壓閥、安全閥、過濾器等。

高壓管路

高壓管路由高壓水輸送管路、高壓閥門、快速接頭、高壓膠管等組成。用于傳輸從地面到空冷平臺上的高壓水，并與清洗裝置執行端進行連接。

包括水泵入口管道，水泵出口管道及上水主管、橫向主管、各分支管路組成。管路材質一律為不銹鋼304，耐壓達16MP。每個機組配備兩組橡膠高壓軟管，耐壓達16MP。所有閥門采用國內知名品牌上海海建產不銹鋼304閥門，耐壓達16MP。

清洗裝置

1.  水平驅動機構

清洗滑梯下部內側布置一套減速電機驅動機構，包膠鋼輪壓在下部軌道面上；水平拖鏈引出的高壓水管通過彎頭送入吊掛在梯子側下方的垂直拖鏈內，高壓水管與梯子側面通過歐姆卡扣固定牢固。

② 清洗架

清洗架由不銹鋼管焊接而成，并焊接有U型支架與清洗小車連接。上下兩側橫管分別配置有5個扇形噴嘴，每個扇形噴嘴覆蓋寬度約為180mm，5個噴嘴間距設計考慮噴淋重疊度，保證噴淋清洗寬幅不小于800mm；清洗架進水口為不銹鋼快接管接頭。

③ 平移滑梯（帶垂直拖鏈）

平移滑梯由鋁合金材料焊接而成，上面裝有清洗架，平移滑梯連接在上導軌和下導軌間，由水平驅動裝置驅動在軌道間水平移動進行清洗作業。

④ 拖鏈

拖鏈包括水平移動拖鏈和垂直移動拖鏈，水平移動拖鏈由拖鏈導向槽、尼龍拖鏈、托輥等組成。垂直拖鏈由垂直拖鏈導向槽、尼龍拖鏈、隨動支架等組成。

控制裝置

控制裝置由可編程控制器、變頻器、限位開關、控制電纜等部分組成，控制箱可在空冷平臺上控制高壓泵的啟停，控制清洗裝置驅動電機的啟停，通過調節變頻器改變電機轉數，從而控制清洗速度。
